Conception d’équipements de levage pour un groupe turbine-alternateur horizontal

Notre équipe a été mandatée par Yukon Energy Corporation (YEC) pour fournir une solution complète d'outillage pour la manipulation du rotor horizontal et des composants de la turbine de l'unité AH3 à la centrale hydroélectrique d'Aishihik. Ce projet faisait partie de la première remise à neuf majeure de l'unité AH3, une turbine Francis horizontale installée à 356 pieds sous terre et mise en service en 2010. Le mandat consistait à concevoir et fournir des outils sur mesure pour une manipulation efficace et sécurisée du rotor, de l'arbre et des principaux composants de la turbine, en conformité avec les normes de sécurité de l'industrie.

Défis

Le principal défi était de concevoir des équipements de levage pour soutenir et manipuler le rotor en toute sécurité, sans endommager les composants sensibles et sans utiliser de pont roulant. Étant donné que l'unité AH3 est installée profondément sous terre, les éléments structuraux devaient être adaptés aux contraintes spécifiques de cet environnement semblable à une caverne, en plus de respecter les normes de levage rigoureuses et les exigences techniques de l'industrie hydroélectrique.

Solutions

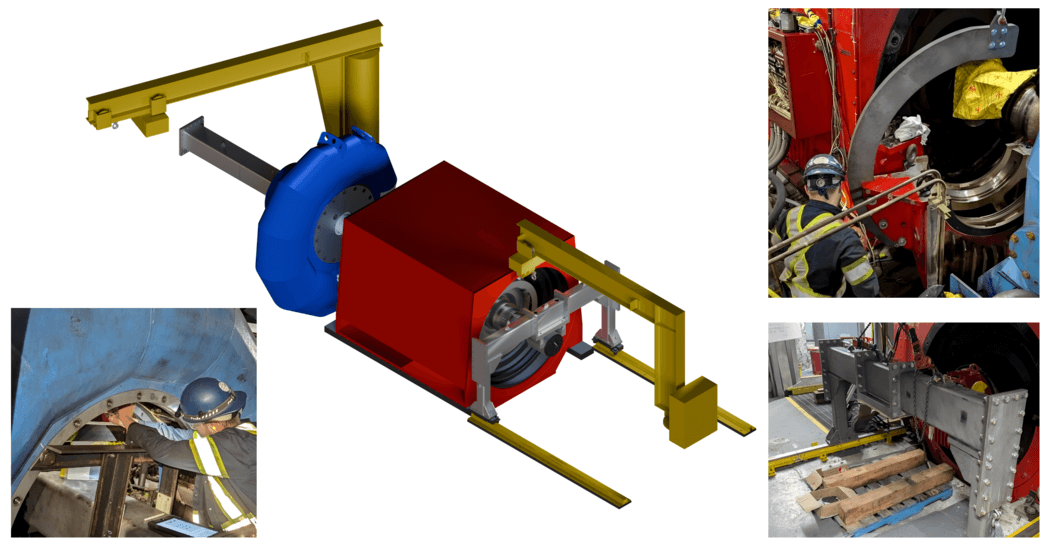

Notre équipe a fourni une solution complète, incluant l'inspection de l'unité, la conception des outils nécessaires et leur fourniture au client. La solution principale consistait en une grue portique coulissante, conçue pour soutenir l'extrémité de l'arbre de l’alternateur lors de l'extraction.

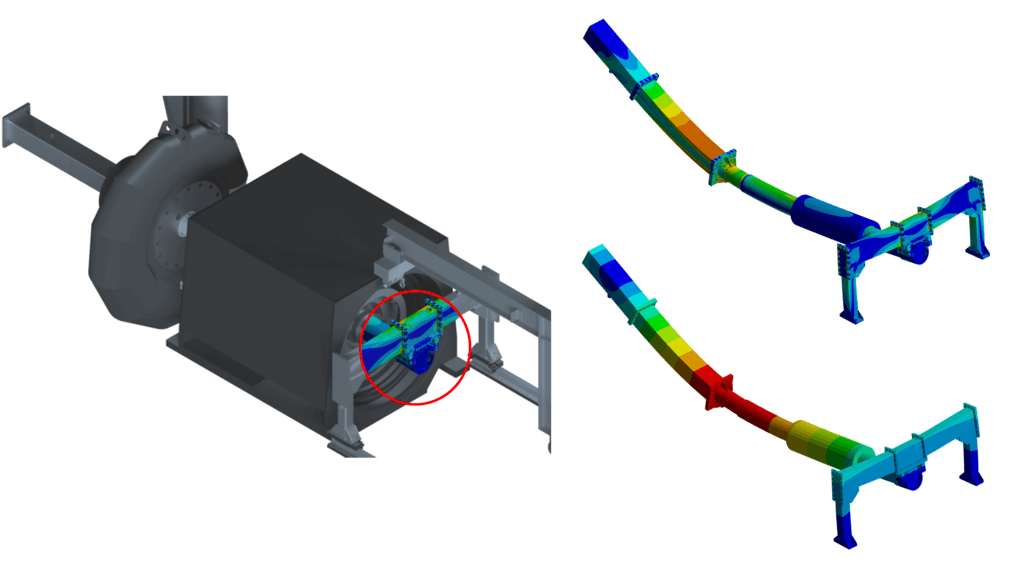

  • Évaluation structurelle de l'outillage : Analyse par éléments finis (FEA) des matériaux de base, des joints soudés et des connexions boulonnées.
  • Vérification de la sécurité : Validation des composants hydroélectriques (arbre et rotor) pour confirmer qu'ils ne seraient pas endommagés lors de la manipulation.
  • Conformité aux normes : Conformité et recommandations selon ASME BTH-1.
  • Meilleures pratiques de l'industrie : Intégration de l'expertise hydroélectrique pour garantir la sécurité et la résistance des outils.
  • Optimisation des coûts et des délais : Gestion complète de la chaîne d'approvisionnement pour réduire les coûts et les délais.

Résultats

Grâce à notre expertise, le client a pu effectuer des opérations de maintenance sur le rotor et l'arbre de l'unité AH3 en toute sécurité, tout en respectant des normes de levage strictes et un calendrier serré. L'équipement proposé a été conçu pour protéger les composants sensibles et assurer une manipulation sans risque. Une gestion efficace de la chaîne d'approvisionnement, des échéanciers et des coûts nous a permis de livrer une solution dans les délais.
